--- Figura 8-48

Figura 8-48

Lago Eyasi y caldera del Ngorongoro.

Se observan otros conos volcánicos menores asociados.

En esta imagen se observan bvien las escarpas de las fallas

a lo largo de las cuales se está abriendo la corteza terrestre.

(fuente: Imagen radar vertical - NASA)

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-h.html

--- Figura 8-47

Figura 8-47

Lago Eyasi y caldera del Ngorongoro

en Tanzania, este de África (de: Google Earth)

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-h.html

--- Figura 8-46

Figura 8-46

Zonas del este africano, con distensión de la corteza terrestre

asociada a vulcanismo. En las mayores depresiones tectónicas,

se ubican los principales lagos de África.
(de: Google Earth)

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-h.html

--- Figura 8-45

Figura 8-45

Publicar entrada

Esquema de las zonas de distensión de la corteza terrestre

en el Mar Rojo y en el Este de África.

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-h.html

--- Figura 8-44

Figura 8-44

Isla Onekotan, del archipiélago de las Islas Kuriles.

Una de las más próximas a la península de Kamchatka.

Prácticamente toda la isla es una suma de calderas volcánicas

y conos volcánicos.

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-h.html

--- Figura 8-43

Figura 8-43

Esquema de la dinámica de las placas corticales.

 En las dorsales o cordilleras centro-oceánicas, la salida de magma basáltico

forma nueva corteza oceánica. ello empuja las placas hacia a ambos lados,

las que derivan y chocan con las placas adyacentes.

Al chocar una placa continental con una placa oceánica, la segunda,

dada su mayor densidad, se subducta bajo la primera

y contribuye al proceso del vulcanismo (ver figura 8-31)
(fuente: S. Runcorn, 1.973)

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-g.html

--- Figura 8-42

Figura 8-42

Esquema teórico mostrando la generación de corteza oceánica

a partir de las cordilleras centro-oceánicas,y subducción

en el borde de choque de una placa oceánica con una placa continental.

(según S. Runcorn, 1.973)

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-g.html

--- Figura 8-41

Figura 8-41

 Tectónica Global y placas de la corteza terrestre (Según S. Runcorn, 1.973)

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-g.html

--- Figura 8-40

Figura 8-40

Arco de las islas Aleutianas, en el Pacífico Norte (U.S. Geological Survey)

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-g.html

--- Figura 8-39

Figura 8-39

Mapa de sismicidad mundial (1.961 a 1.967) según Baranzagi y Dorman (1969).

Las zonas sísmicas están restringidas a determinadas zonas.

Ahora se sabe que las mismas corresponden a los bordes de las placas corticales.

 http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-g.html

--- Figura 8-38

Figura 8-38

Un flujo de lava (color rojo) del Nyiragongo (crater color rojo)

cruza la ciudad de Goma (color lila pálido) y llega al lago Kivi.

Se observan dos cráteres menores (volcánes parásitos)
en las laderas del Nyiragongo y varios cráteres menores en las adyacencias.

Los derrames de lava del Nyamulagira (color lila),
son más extensos que los del Nyiragongo.

Uno de ellos llegó también hasta el lago Kivi. Estos flujos cubren 65 Km²

y provienen de una erupción que comenzó en Enero de 1.938 y duró dos años.

(fuente: imagen satelital vertical - NASA).

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-g.html

--- Figura 8-37

Figura 8-37

Los volcanes Nyiragongo (cono en primer plano) y Nyamulagira,
de la república del Congo (imagen radar oblícua - NASA)

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-g.html

--- Figura 8-36

Figura 8-36

A la izquierda  se observa la "pluma" de cenizas del Nyamulagira,

derivando hacia el Sudoeste. A la derecha, en imagen falso color,

se destacan las diferentes temperaturas dentro de la "pluma". (fuente: NASA)

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-g.html

--- Figura 8-35

Figura 8-35

Dentro del óvalo verde se ve su "pluma" de cenizas.

Dentro del óvalo rojo se observan restos de otra “pluma”,

la que podría corresponder al volcán Sangay, mayor que el Tungurahua,

para el cual se reportó la emisión de cenizas en esos días.

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-g.html

--- Figura 8-34

Figura 8-34

Volcán Santa Helena durante su erupción violenta de 1.980

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-f.html

--- Figura 8-33

Figura 8-33

Vista del volcán Santa Helena, a 10 años de su erupción violenta de 1.980

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-f.html

--- Figura 8-32

Figura 8-32

Fotografía aérea del volcán Santa Helena, (Washington, U.S.A.),
luego de su erupción violenta de Mayo del año 1.980
http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-f.html

--- Figura 8-31

Figura 8-31

Bloque-diagrama de zona de choque de una placa continental
y una placa oceánica.

Se aprecia la zona de formación de magma que asciende y genera vulcanismo.

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-f.html

--- Figura 8-30

Figura 8-30

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-e.html

--- Figura 8-29

Figura 8-29

El monte Fairweather (óvalo rojo), está en la divisoria de aguas
(trazo amarillo discontinuo grueso.) Con glaciares de flujo hacia el oeste
(flechas celestes) y hacia el este (flechas azules).
Hay notable control tectónico de la línea costera
(linea amarilla discontinua, fina) y del valle transversal hacia el continente
(trazo discontinuo verde). El glaciar del primer plano está en retroceso,
con morena frontal (flecha amarilla) y lago terminal (flecha verde).

La línea amarilla fina discontinua, también marca el límite de nieves
perpetuas. Las flechas rojas indican morenas laterales.

 http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-e.html

--- Figura 8-28

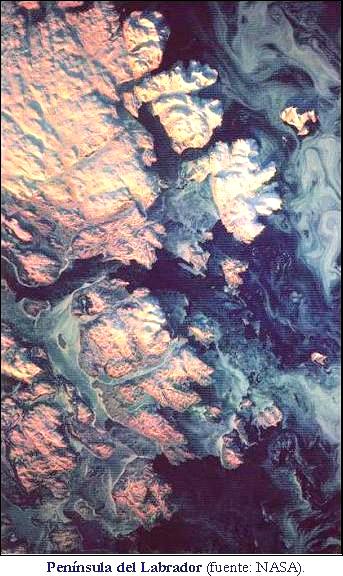

Figura 8-28

Península del Labrador

En ella se puede observar el notable control que las fracturas ejercen sobre la excavación de los valles. Control que se prolonga hacia el océano, controlando también el desarrollo de los fiordos. Aquí también aparece un control por fracturas que se cortan de modo casi perpendicular entre sí,

como en el caso del extremo sur de Groenlandia (figura 8-27).
http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-e.html

--- Figura 8-27

Figura 8-27

En esta imagen se observan los fiordos de ambas costas.

Puede verse que los de cada costa son paralelos entre sí, y casi perpendiculares a los de la otra costa

Los glaciares que excavaron los fiordos, descendieron hacia su respectiva costa,

controlados por los lineamientos tectónicos dominantes en cada caso.

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-e.html

--- Figura 8-26

Figura 8-26

región de Arnhem, Australia Norte (fuente: Nasa)

Esta imagen muestra el basamento cristalino más antiguo conocido en el planeta.

Las flechas de distintos colores, indican lineamientos tectónicos

correspondientes a ciclos tectónicos de diferente antigüedad

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-e.html

--- Figura 8-25

Figura 8-25

Escarpa de falla, indicada por las flechas celestes, en las Montañas Rocosas (Colorado, U.S.A.)

Al pie de la misma se encuentra la ciudad de Denver

(Fuente: imagen compuesta, LANDSAT y Radar - NASA)

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-e.html

--- Figura 8-24



 Figura 8-24

Escarpa de falla al oeste de Great Lake, Utah, U.S.A. (fuente: NASA)

La misma está indicada por las flechas celestes

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-e.html

--- Figura 8-23

Figura 8-23

Esquema de la tectónica de bloques característica de las Sierras Pampeanas,

en la provincia de San Luis (Argentina)

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-e.html

--- Figura 8-21

Falla de San Andrés en el litoral de Punta Reyes, California, U.S.A. (fuente: NASA)

 La misma está indicada por las flechas celestes

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-e.html

--- Figura 8-20

Figura 8-20

Falla de San Andrés (lineamiento de rumbo norte-sur, indicado por flechas celestes)

en proximidades de Los Ängeles, California, U.S.A. (fuente: NASA)
Las flechas de color  verde indican otro lineamiento tectónico importante

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-e.html

--- Figura 8-19

 Figura 8-19

(fuente: Google Earth)
http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-e.html

--- Figura 8-18

Figura 8-18
(fuente: Google Earth)

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-e.html

--- Figura 8-17

Figura 8-17

Sierras Subandinas del norte de Argentina y de Bolivia

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-d.html

--- Figura 8-16

Figura 8-16

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-d.html

--- Figura 8-15

Figura 8-15

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-d.html

--- Figura 8-14

Figura 8-14

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-d.html

--- Figura 8-13

Figura 8-13

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-d.html

--- Figura 8-12

Figura 8-13

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-d.html

--- Figura 8-11

Figura 8-11

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-d.html

--- Figura 8-10

Figura 8-10

Elementos constitutivos de un pliegue (esquema)

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-d.html

--- Figura 8-9

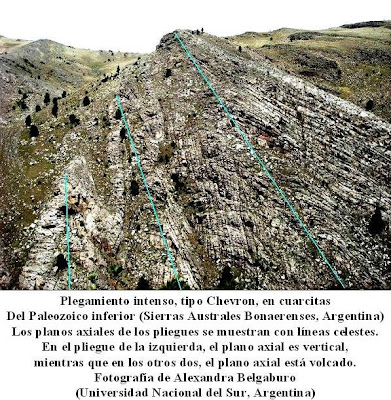

Figura 8-9

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-c.html

--- Figura 8-8

Figura 8-8

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-c.html

--- Figura 8-7



Figura 8-7

Deformación tipo alabeamiento

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-c.html

--- Figura 8-6

Figura 8-6

Deformación por esfuerzos de compresión, tensión y cizalla

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-c.html

--- Figura 8-5

Figura 8-5

Ensayo de deformación por compresión, en laboratorio

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-c.html

--- figura 8-4

Figura 8-4

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-b.html

--- Figura 8-3

Figura 8-3

Deformación plástica en un cristal de Halita

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-b.html

--- Figura 8-2

Figura 8-2

Esfuerzo que produce clivaje en un cristal de Halita

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-b.html

--- Figura 8-1

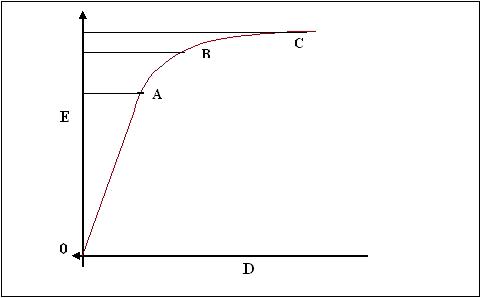

Figura 8-1

Deformación de un cuerpo sólido

Diagrama de Esfuerzos

http://geomorfologia-para-todos.blogspot.com/2010/12/capitulo-8-b.html
